Descripción

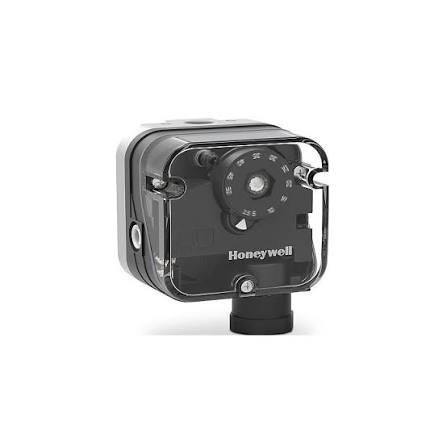

El switch de presión de gas Honeywell C6097A3137 (perteneciente al grupo de especificación de alto rango C6097A3111/3137) es un dispositivo de enclavamiento de seguridad electromecánica industrial diseñado para la supervisión continua en escalas elevadas de presión, prueba de presión de línea y protección contra sobrepresión o caídas bruscas de flujo en sistemas de combustión alimentados por gas natural, gas L.P. (propano/butano) o aire. Dentro de la línea de interruptores tipo diafragma de Honeywell, este modelo está calibrado específicamente para instalaciones comerciales e industriales pesadas donde el suministro de gas opera en unidades de presión por pulgada cuadrada (PSI) en lugar de pulgadas de columna de agua (in w.c.). La codificación C6097A3137 desglosa las siguientes características clave de hardware y funcionamiento conforme a las especificaciones técnicas de Honeywell: C6097: Serie de interruptores de presión industriales para gas combustible y aire, construidos en gabinete de aleación metálica y polímeros reforzados de alta durabilidad mecánica. A: Configuración con restablecimiento automático (Auto-Reset), el cual conmuta sus contactos internos cuando la presión cruza el punto de consigna y regresa a su estado inicial de forma autónoma cuando la presión se normaliza dentro del rango seguro de trabajo. 3137: Versión específica provista con escala ajustable de presión en rango alto de 1.5 a 7 PSI (100 a 500 mbar / 10 a 50 kPa), montaje reforzado, conectores NPT de 1/4" y tomacorriente para verificación diferencial. El funcionamiento del C6097A3137 se basa en la flexión directa de un diafragma de caucho nitrílico de alta precisión (NBR sin silicona) reforzado para soportar rangos de presión elevados. La deflexión ejercida sobre el diafragma acciona un microswitch de ruptura rápida de configuración SPDT (Single Pole Double Throw / Un polo, dos tiros). La calibración del punto de disparo deseado se efectúa mediante un dial giratorio transparente graduado ubicado en la cara superior bajo la cubierta protectora, evitando descalibraciones accidentales por vibración o manipulación no autorizada. En aplicaciones prácticas de combustión, este switch actúa comúnmente como Switch de Alta Presión de Gas (HGPS) o Switch de Baja Presión de Gas (LGPS) en líneas primarias de gas a alta presión antes de las estaciones de regulación secundaria. Al ser integrado en la cadena de enclavamientos de seguridad (circuitos de límite) de los módulos primarios de la familia Honeywell 7800 Series (como el RM7800, RM7840, RM7890 o RM7895), la apertura del contacto por fuera de rango interrumpe de inmediato la secuencia de combustión, llevando al equipo a un bloqueo seguro (lockout). Es el elemento de corte y supervisión idóneo para trenes de gas industriales de alta potencia, calderas de vapor de gran capacidad, hornos de proceso térmico, plantas de cogeneración y sistemas de combustión con requerimientos de corte en escala de PSI.
