Descripción

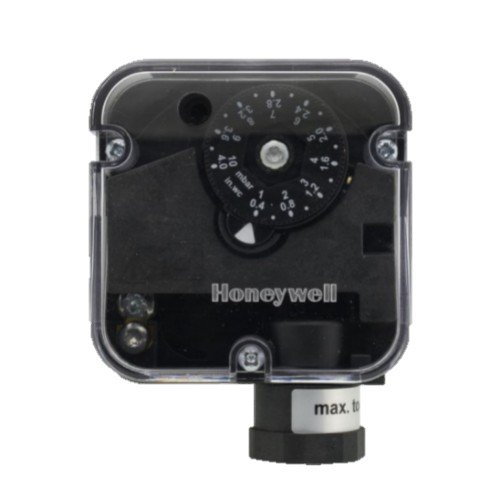

El Honeywell C6097A3004 (reemplazo directo del modelo legacy C6097A1004) es un presostato o interruptor de seguridad de presión de diafragma (Pressure Switch) fabricado por Honeywell Thermal Solutions / Process Solutions. Está diseñado para la supervisión de límites de presión (alta o baja presión de corte) e interbloqueo de seguridad (Safety Interlock) en líneas de suministro de gas combustible (gas natural, gas L.P. / propano / butano) y conductos de aire de combustión en quemadores comerciales e industriales. El desglose del código de catálogo C6097A3004 especifica las siguientes características de fábrica y desempeño operativo: C6097A: Serie de interruptores de presión de diafragma de alta precisión con dial graduado para ajuste externo. Rango de Ajuste de Presión: $1.0\text{ a }10.0\text{ mbar}$ (equivalente a $0.4\text{ a }5.0\text{ pulgadas de columna de agua - in. w.c.}$ / $100\text{ a }1000\text{ Pa}$). Acción de Conmutación: Rearme automático (Automatic Reset). Un microinterruptor interno SPDT (Single Pole Double Throw) conmuta de estado cuando la presión del proceso cruza el punto de ajuste dializado. Conexión a Tubería: Puerto inferior rascado de $1/4''$ NPT hembra con tomas de prueba integradas de $1/8''$ NPT. Diferencial de Presión: Diferencial fijo/operativo ultra estrecho (aproximadamente $0.4\text{ a }0.6\text{ mbar}$ / $0.16\text{ a }0.24\text{ in. w.c.}$) para una respuesta rápida y precisa ante variaciones mínimas de presión. Contactos Eléctricos: Microinterruptor SPDT de acción rápida clasificado para $5\text{ A}$ resistivos a $120\text{ VCA}$ / $3\text{ A}$ inductivos, fácil de integrar en el circuito del interbloqueo de seguridad (Safety Loop) de los controladores de flama de la Serie 7800 (como el RM7895 o RM7890). El dispositivo cuenta con una carcasa protectora con tapa transparente que permite verificar la lectura del dial sin exponer los contactos eléctricos y se clasifica bajo NEMA 4 / IP65 para instalación directa en ambiente de planta o intemperie. Es el presostato de seguridad estándar utilizado para la prueba de flujo de aire (Airflow Switch Check) y detección de baja presión de gas en trenes de combustión de calderas, hornos de proceso, calentadores de aire e incineradores.
