Descripción

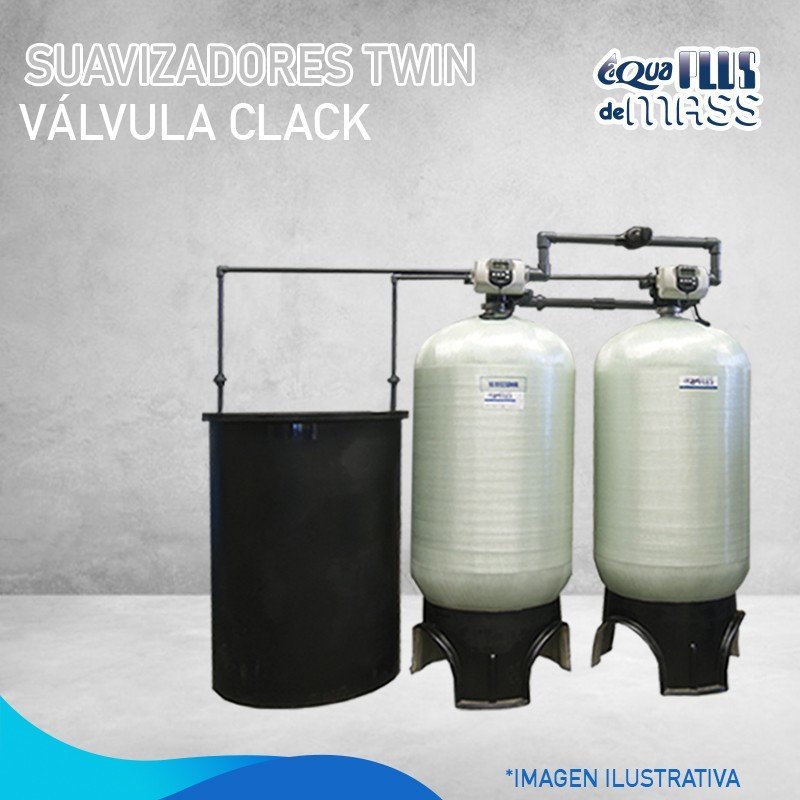

El equipo suavizador de agua AQUAPLUS de MASS modelo TWIN 4200 con configuración de válvulas de control Clack WS3 (3" MT) pertenece a la línea comercial e industrial desarrollada por el fabricante. Está diseñado para reducir la dureza del agua por medio de intercambio iónico de manera continua las 24 horas del día mediante un sistema de suavización alternada. En este proceso, el agua dura fluye a través de una cama de resina catiónica que retiene los iones de Calcio y Magnesio intercambiándolos por iones Sodio. Una vez agotada la capacidad de intercambio, el sistema realiza la regeneración con salmuera (solución saturada de sal granular industrial) recargándola con iones Sodio y desechando los minerales de dureza al drenaje. El proceso de suavización opera con un volumen de resina de 3,965 litros (140 ft³ totales) y requiere un consumo de sal por regeneración de 478 kg a 952 kg. El peso general del equipo alcanza aproximadamente 6,000 kg. La gestión de los ciclos operacionales, retrolavado y regeneración alternada se realiza mediante 2 válvulas de control automático Clack modelo WS3 de 3". Respecto a sus parámetros hidráulicos, el equipo trabaja con un gasto mínimo de 246 litros/min (65 GPM), un gasto normal de 740 litros/min (195 GPM), un gasto máximo de 890 litros/min (235 GPM) y un caudal para el ciclo de retrolavado de 370 litros/min (98 GPM), registrando una caída de presión de 1.3 kg/cm². Para asegurar el rendimiento óptimo del equipo, se deben acatar estrictamente los límites de operación especificados. El sistema exige una presión de operación situada entre 2.1 y 5.0 kg/cm², así como una temperatura del agua comprendida entre 4°C y 34°C. En cuanto a las condiciones del fluido de entrada, debe mantener un nivel de cloro residual libre menor a 0.2 ppm, turbiedad menor a 5 UTN, estar libre de contaminación microbiana, así como presentar ausencia de fierro, manganeso, sólidos suspendidos totales (SST), materia orgánica, grasas y aceites. Físicamente, el modelo TWIN 4200 consta de tanques de suavización con un diámetro de 160 cm (63") y una altura total de 310 cm. Se complementa con un tanque de salmuera de 127 cm x 152 cm (50" x 60"). La configuración de sus conexiones hidráulicas dispone de una entrada de 76 mm (3" MT), una salida de 78 mm (3" MT) y una línea de drenaje de 51 mm (2"). Las especificaciones técnicas están sujetas a cambios sin previo aviso.
