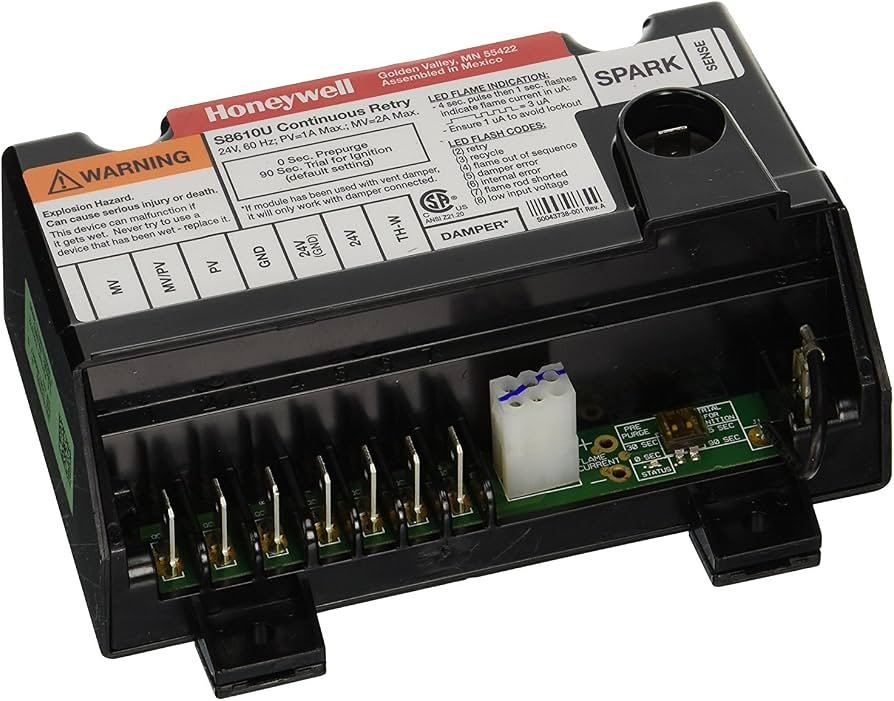

Módulo de Encendido Piloto Intermitente Universal Honeywell S8610U3009/U Descripción corta Módulo de control de encendido de piloto intermitente universal Honeywell S8610U3009/U a 24 VAC para supervisión de flama y secuencia de chispa. Descripción larga El módulo de control de ignición Honeywell S8610U3009/U es un dispositivo de reemplazo universal diseñado para proporcionar la secuencia completa de encendido por chispa, monitoreo de flama por rectificación e interrupción de seguridad (lockout) en sistemas de calefacción, hornos de aire caliente, calderas residenciales/comerciales ligeras y quemadores atmosféricos equipados con piloto intermitente (Intermittent Pilot System). La codificación S8610U3009/U desglosa las siguientes características clave de hardware y funcionamiento conforme a las especificaciones de Honeywell/Resideo: S8610: Serie de módulos de control de encendido de piloto intermitente por chispa de alta tensión. U: Diseño de reemplazo universal (Universal Replacement) configurado para sustituir a más de 400 modelos de módulos de encendido precedentes fabricados por Honeywell, Robertshaw, White-Rodgers, Johnson Controls y UTEC/HSC. 3009: Versión provista de microinterruptores de configuración (DIP switches) en tarjeta para seleccionar el tiempo de prepurga (sin purga o 30 segundos), el tiempo de prueba de encendido (Trial for Ignition - 15 s o 90 s) y compatibilidad con sensores de flama de varilla simple o doble (sensores locales o remotos). El S8610U3009/U opera generando una descarga de chispa de alta tensión en el quemador piloto mientras energiza simultáneamente la válvula solenoide del piloto (terminal PV). Una vez que la flama del piloto se establece y es detectada mediante la corriente de microamperios del sensor de rectificación de flama, el módulo deshabilita la chispa de ignición y energiza inmediatamente la válvula principal de gas (terminal MV) para iniciar la combustión principal. Si la flama del piloto no logra encenderse durante el tiempo de prueba configurado, el módulo corta el 100% del flujo de gas, entra en un periodo de retardo/espera de 5 a 6 minutos y posteriormente repite la secuencia de intento de encendido de manera continua hasta que el requerimiento de calor sea satisfecho o interrumpido. El kit del equipo incluye arneses de cableado, adapt
