Descripción

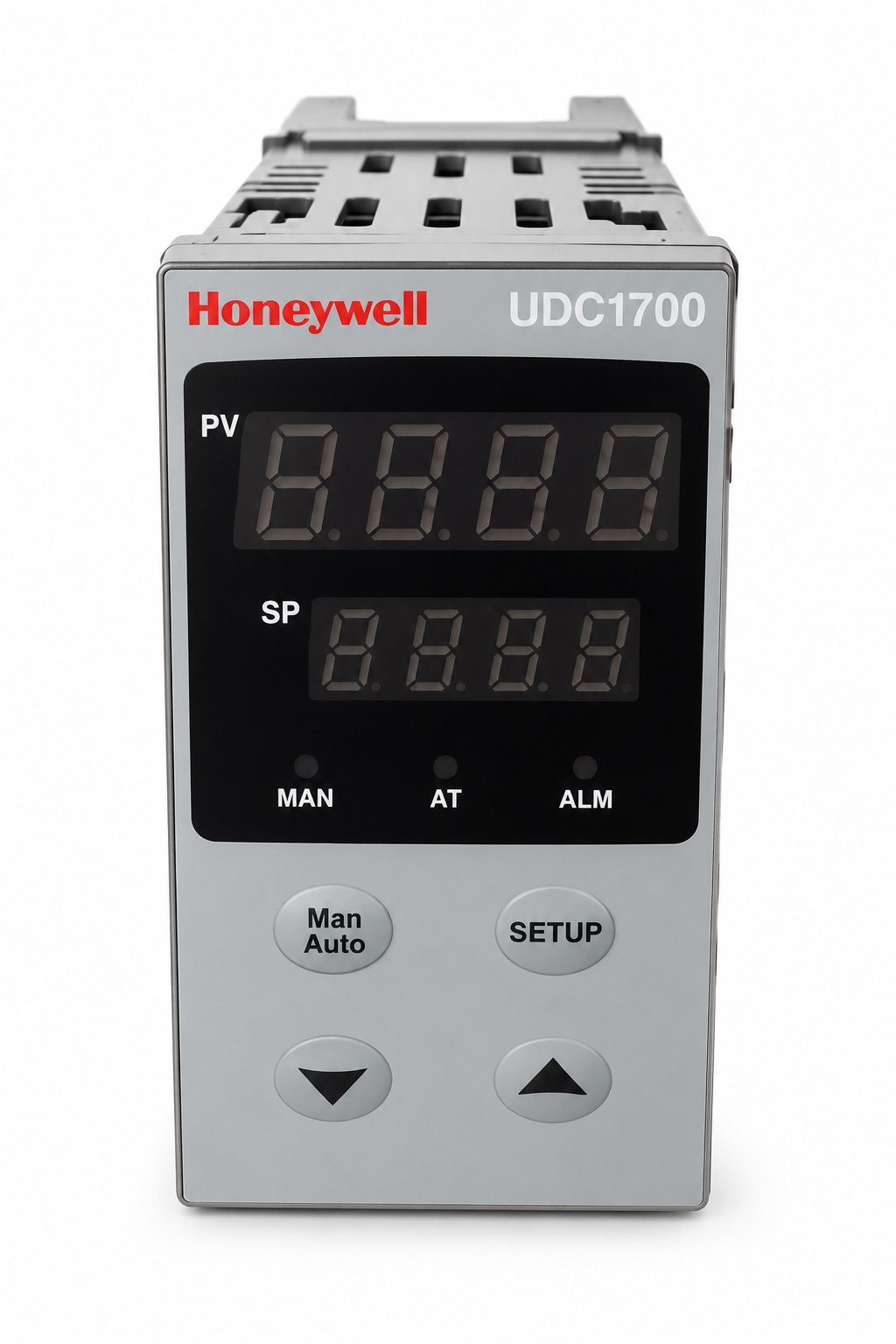

El Honeywell DC1702 (número de catálogo completo DC1702-7-1-1-0-1-0-0-0) es un controlador digital de procesos basado en microprocesador de la familia DC1700 / UDC1700 de Honeywell Process Solutions, diseñado en formato compacto 1/16 DIN (48 x 48 mm). Este instrumento monolazo ofrece un control de temperatura altamente preciso y estable mediante algoritmos de sintonización automática (Auto-Tuning) para aplicaciones industriales exigentes. La estructura de codificación del modelo DC1702-7-1-1-0-1-0-0-0 desglosa las siguientes características técnicas y opciones de hardware de fábrica: DC1702: Serie de controladores digitales de temperatura en gabinete de $1/16\text{ DIN}$ ($48 \times 48\text{ mm}$ exterior, profundidad $110\text{ mm}$). 7 (Salida 1 / Control Principal): Salida de corriente analógica linealizada de $4\text{--}20\text{ mA}$ CC (o $0\text{--}20\text{ mA}$) para el gobierno proporcional y continuo de posicionadores de válvulas, variadores o unidades de potencia SCR. 1 (Salida 2 / Control Auxiliar o Alarma): Salida por Relevador electromecánico SPDT ($2\text{ A}$ a $240\text{ VCA}$) para funciones de calentamiento/enfriamiento o primer límite de alarma. 1 (Alarma 1 / Salida de Seguridad): Un relevador de alarma de seguridad adicional programable (alto, bajo, desviación o banda térmica). 0 (Opción de Entrada Dual): Entrada analógica primaria única sin canal de entrada secundario. 1 (Comunicaciones): Puerto de comunicación serie RS-485 con protocolo Modbus RTU para integración directa en redes SCADA, PLC o registro de datos distribuido. 0 (Entradas Digitales Auxiliares): Sin tarjetas de entradas discretas para conmutación remota de consigna. 0 (Alimentación): Tensión de alimentación universal de $90\text{ a }264\text{ VCA}$ ($50/60\text{ Hz}$). 0 (Empaque / Opciones Especiales): Configuración base y manuales estándar de fábrica. El instrumento cuenta con una entrada de sensor Universal compatible con termopares (J, K, T, E, R, S, B, N), termorresistencias RTD (Pt100 de 3 hilos) y señales lineales en milivoltios ($\text{mV}$) o corriente ($4\text{--}20\text{ mA}$). Incorpora algoritmos PID con sintonización automática Accutune para calcular los parámetros óptimos del sistema y evitar sobretiros (overshoot). En su carátula frontal con grado de protección IP66 / NEMA 4X, dispone de una doble pantalla LED de 4 dígitos para visualización simultánea de la variable de proceso (PV) y el punto de consigna (SV). Es la solución de regulación térmica ideal para hornos de precisión, extrusoras e inyectoras de plástico, reactores químicos, autoclaves farmacéuticas y túneles de secado.
