Descripción

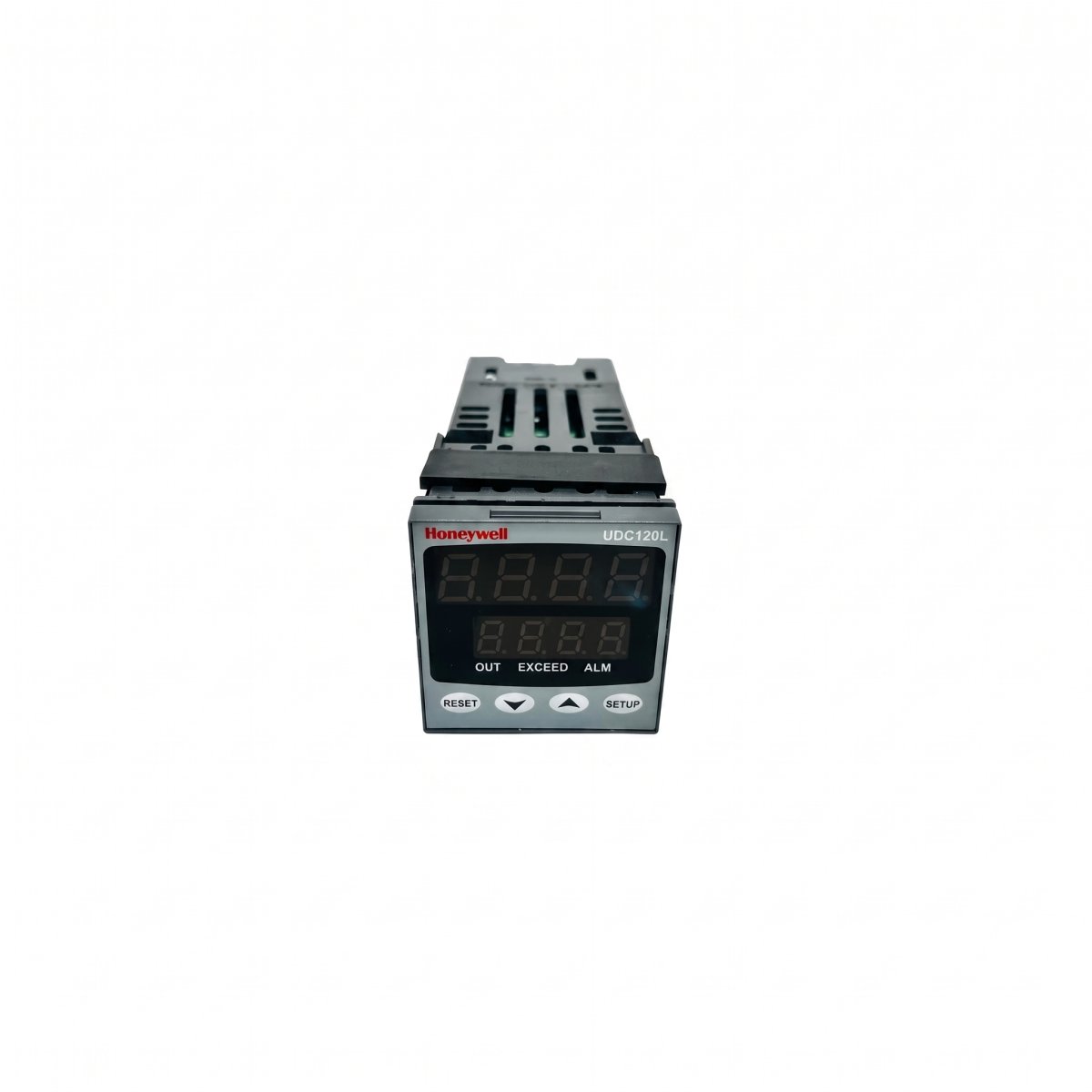

El controlador de temperatura Honeywell modelo DC120L-1000-1000 representa la nomenclatura agrupada/simplificada del equipo DC120L-1-0-0-0-1-0-0-0 perteneciente a la serie DC120L. Proyectado en una carcasa compacta para montaje en panel con formato estándar 1/16 DIN (48 x 48 mm), este instrumento ofrece una solución económica y de alta confiabilidad para la regulación precisa de temperatura en procesos industriales que requieren conmutación directa por relé y protección por alarma. La codificación DC120L-1000-1000 desglosa la siguiente estructura de hardware: DC120L: Serie de controladores digitales de temperatura de panel en formato 1/16 DIN (48 x 48 mm). 1 (Alimentación): Tensión de alimentación universal con rango de 100 a 240 VAC (50/60 Hz). 000 (Entrada y Salida base): Entrada principal universal configurable por software para termopares (J, K, T, R, S, B, N), RTD (Pt100) y señales analógicas de proceso (mV, V, mA), con salida de control principal por relé electromecánico (Form C / SPDT, 5 A) para el accionamiento de contactores o resistencias. 1 (Alarma 1): Relé electromecánico de alarma independiente (Form A / SPST, 2 A) para señalización o interbloqueo de seguridad por desviación o límite térmico. 000 (Opciones especiales): Construcción estándar de fábrica sin puerto de comunicación RS-485 adicional. El equipo utiliza algoritmos avanzados PID con sintonización automática (Auto-tuning), garantizando una rápida respuesta ante variaciones de carga térmicas y la supresión del sobrepico (overshoot). Su panel frontal cuenta con doble pantalla LED para la observación simultánea de la variable de proceso (PV) y la consigna (SP), protegida bajo la clasificación IP65 contra agua y polvo. Es la opción recomendada para aplicaciones de control térmico directo por relé con alarma de seguridad en espacios de tablero reducidos, tales como empacadoras, selladoras plásticas, hornos de laboratorio, incubadoras e industria alimentaria.
